石墨烯

发展沿革

理论奠基

20世纪40年代，物理学界通过杂化轨道理论完成石墨烯晶格结构的理论推演，明确单层碳原子蜂窝结构的成键机制与热力学特征。受经典二维晶体热力学理论限制，学界普遍认为自由态单层二维原子晶体易因热涨落发生结构坍塌，无法在常温常压环境中独立稳定存在。因此，此后数十年间，石墨烯仅作为理论模型，用于解释石墨层间作用、碳材料能级结构等基础物理问题，未开展实体材料制备与物性验证实验，相关研究长期处于理论停滞状态。

实验突破

2004年，曼彻斯特大学研究团队以高定向热解石墨为原料，采用机械剥离的简易方法，成功制备出可稳定存在的单层石墨烯，并在硅基底上完成精准物性表征。实验证实，宏观尺度的二维单原子晶体可突破传统热力学限制稳定存在，颠覆了持续半个世纪的经典物理定论。团队通过电学测试发现石墨烯具备超高室温载流子迁移率等特殊物性，相关研究成果发表于《Science》，正式开启二维材料的科研赛道。

行业发展

2010年，安德烈·盖姆与康斯坦丁·诺沃肖洛夫凭借石墨烯的开创性分离与物性研究，获得诺贝尔物理学奖，标志着低维碳材料研究获得全球学术领域权威认可。此后，各国科研机构、高校及工业界持续加大石墨烯基础研究与产业化投入，逐步形成“基础物理研究、制备工艺迭代、器件应用落地、产业标准完善”的完整发展体系，同时也推动了氮化硼、过渡金属硫族化合物等其他二维材料的协同研究。

晶体结构

成键特征

石墨烯晶格中所有碳原子均为sp²平面杂化构型，每个碳原子的三个σ轨道与相邻三个碳原子形成共价键，键长稳定为1.42Å，构建出刚性、平整的平面骨架结构。剩余未参与杂化的p轨道垂直于碳平面，全域重叠形成连续离域π电子云，该电子体系是石墨烯导电、光学响应、表面吸附等核心性能的物理基础。完整无缺陷的石墨烯晶格无表面悬挂键，具备良好的化学惰性，结构稳定性优异。

晶格排布

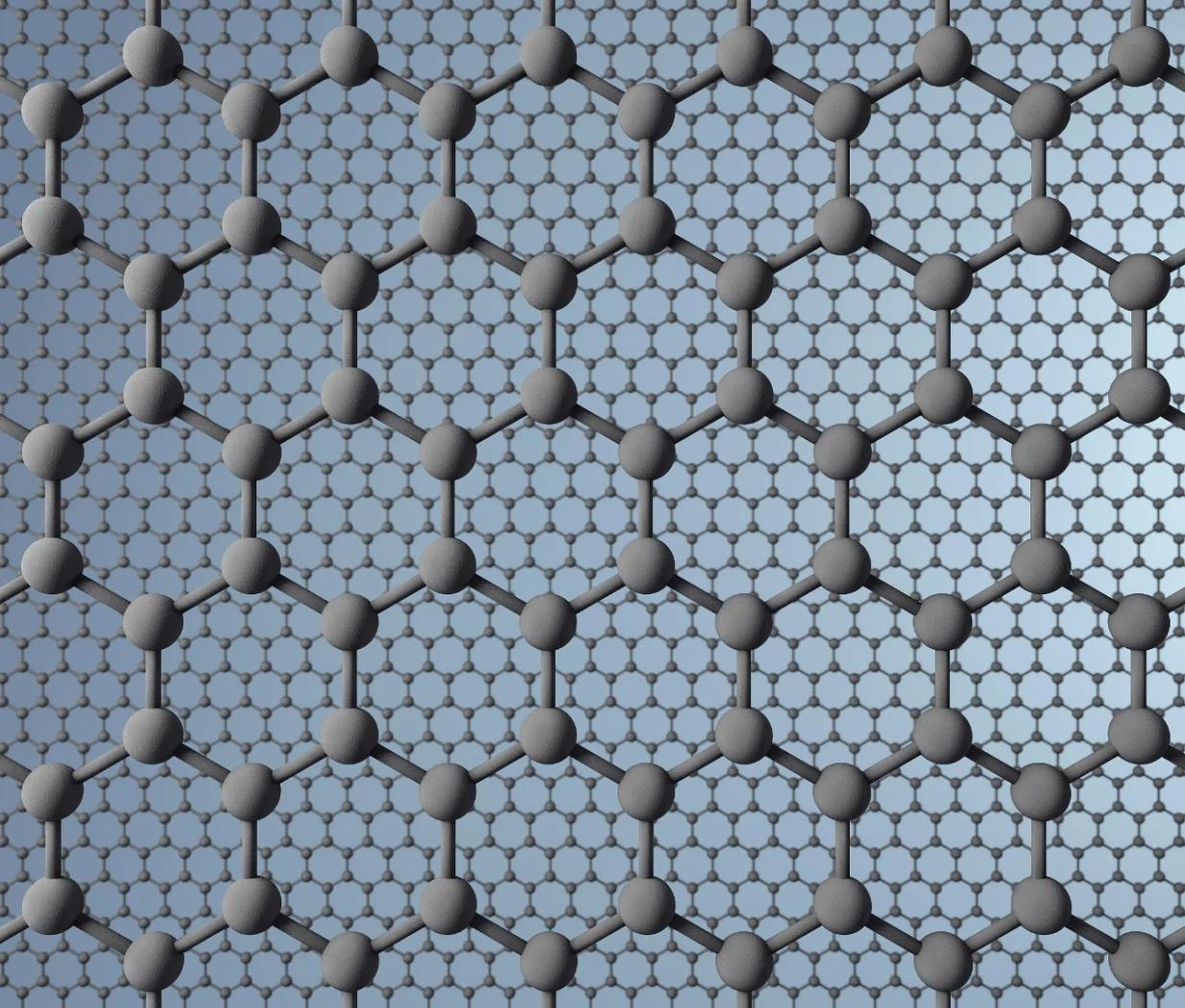

理想单晶石墨烯由碳原子规整排列为正六边形蜂窝网格结构，无五元环、七元环等拓扑缺陷。单层石墨烯不存在层间作用力，多层石墨烯则依靠微弱的层间范德华力堆叠，主流堆叠方式分为AA平行堆叠与AB错位堆叠两类。不同堆叠模式会直接改变材料的电子能带结构、载流子输运特性与光学吸收规律，是调控多层石墨烯物性的核心手段。晶格边缘存在不饱和碳原子位点，具备较高化学活性，可通过官能团修饰实现性能定向调控。

衍生结构

基于原生单层石墨烯的结构改性，可形成多种功能化衍生结构，适配不同应用场景。氧化石墨烯通过引入羟基、羧基等含氧官能团，打破晶格规整性，具备亲水可分散特性；还原氧化石墨烯可去除大部分含氧基团，恢复导电性能；莫尔超晶格由两层石墨烯小角度错位堆叠而成，具备独特平带量子输运特性；手性石墨烯卷通过定向裁剪卷曲制备，拥有特殊自旋电子响应，各类衍生结构均保留碳骨架核心特征，仅通过结构修饰实现功能差异化。

理化性质

力学性质

无缺陷单层石墨烯具备优异的力学性能，理论杨氏模量可达1100GPa，拉伸强度显著优于传统金属与无机薄膜材料。其平面共价键均匀分布，外力载荷可在晶格内快速均匀分散，不易出现局部应力集中与结构破损。同时石墨烯具备良好的柔性，可承受反复弯折、拉伸且保持结构完整。多层石墨烯的力学性能随层数增加略有衰减，晶格空位、孔洞等缺陷会大幅降低材料力学极限，这也是复合改性材料性能波动的核心原因。

电学性质

单晶石墨烯拥有优异的室温电学输运性能，无缺陷样品电子迁移率可达2×10⁵cm²/(V·s)，载流子传输受晶格散射干扰极小，电荷传输速率远优于铜、银等常规导电金属。原生单层石墨烯为零带隙半金属材料，具备连续导电特性，可通过层间堆叠调控、衬底修饰、光场调控等人工手段打开可控能隙，实现金属态与半导体态的可逆切换。其全域离域π电子体系可实现电荷的快速注入与导出，适配高频微电子、快速储能器件的核心需求。

热学性质

石墨烯具备显著的各向异性导热特征，面内导热依靠晶格声子传输，单层石墨烯面内热导率最高可达5300W/(m·K)，导热性能优于金刚石、高纯铜等传统导热介质。垂直层向的热传导效率大幅衰减，层间热阻较高。在常规高温环境下，无缺陷石墨烯晶格结构稳定，不易发生热分解与结构坍塌，热稳定性良好。缺陷、杂质与界面接触会显著降低其实际导热效率，也是工业化导热应用的主要优化方向。

光学性质

单层石墨烯具备超高透光特性，可见光波段吸收率稳定为2.3%，透光率超97%，且无波长选择性衰减。多层石墨烯的光吸收率随层数增加呈线性递增规律，可通过光学表征精准判定石墨烯层数。通过调控载流子浓度、晶格结构，可改变其光吸收阈值，实现宽光谱光电响应，可应用于光电探测、光伏器件、柔性透光电极等场景。材料无重金属组分，光学应用具备环境友好特性。

表面性质

完整石墨烯晶格化学惰性较强，常温常压下耐酸碱腐蚀、不易发生化学反应。晶格空位、边缘截断位点、拓扑缺陷具备较高反应活性，可接枝各类官能团实现亲水、亲油、催化改性。其超大比表面积可提供充足的物理吸附与化学反应位点，适用于气体吸附、催化载体等场景。区别于传统材料，石墨烯本征纳米波纹可形成局域吸附势阱，可在常温常压下实现惰性气体稳定吸附，为低维材料吸附机制研究提供了新的理论方向。

制备工艺

剥离制备

剥离法属于自上而下的制备技术，以块状石墨为原料，破坏层间范德华力实现单层、少层石墨烯分离，包含机械剥离、液相剥离、氧化还原剥离三类主流工艺。机械剥离工艺操作简易，可制备高质量单晶石墨烯，适用于实验室基础研究，不适合规模化量产；液相剥离借助有机溶剂超声分散，可制备少层石墨烯粉体，量产成本可控、缺陷较少，适配工业改性应用；氧化还原剥离产量高、原料廉价，但制备的石墨烯晶格缺陷较多，电学性能存在损耗，多用于复合材料、电热材料等对物性精度要求较低的场景。

外延生长

外延生长为自下而上的精准制备技术，以小分子碳源为基底，通过原子级组装形成完整石墨烯薄膜，核心工艺包含化学气相沉积与碳化硅外延生长。化学气相沉积以铜、镍为催化衬底，高温裂解甲烷、乙炔等碳源，可生长大面积连续石墨烯薄膜，是目前柔性电子电极量产的主流工艺；碳化硅外延生长通过高温热解去除硅原子，留存碳原子自组装形成单晶石墨烯，样品晶格完整性高、缺陷极少，适配高端量子器件、高频芯片制备，但设备与原料成本较高，规模化应用受限。

精准调控

传统制备工艺普遍存在层数不均、成核随机、薄膜破损等问题，新型精准调控技术聚焦层数均匀性、缺陷可控性、大面积一致性优化。通过异质催化衬底改性、边缘定向供碳等策略，可实现多层石墨烯均匀生长，大幅提升薄膜良品率。电场、光场辅助调控技术，可原位调控石墨烯堆叠模式与电子态，实现物性精准定制，为高端功能器件的精细化制备提供技术支撑。

应用领域

微电子器件

依托超高载流子迁移率与可调带隙特性，石墨烯可用于制备高频晶体管，突破传统硅基器件的运算速率瓶颈。其高透光、高导电、柔性适配的特性，可替代传统氧化铟锡材料，制备柔性触控电极、折叠显示薄膜，适配柔性电子产业发展需求。结合光场、电场调控技术，可制备光控开关、量子传感器、低功耗拓扑器件，是下一代轻量化、高速化集成电路的核心候选材料。

能源存储

石墨烯可作为电极改性填料应用于锂离子电池、钠离子电池" class="internal-link" data-aid="465">钠离子电池，构建高效离子传输通道，优化电极导电性，提升电池充放电效率与循环稳定性。其超大比表面积适配超级电容器电极制备，可有效提升电容存储容量与功率密度。在光伏、燃料电池领域，石墨烯可优化载流子分离效率，降低贵金属催化剂用量，提升新能源器件的综合能效与经济性。

复合材料

石墨烯可作为功能增强填料，掺杂于树脂、橡胶、金属、陶瓷等基体材料中，在低添加量的前提下，同步提升基体的力学强度、导热性能、耐腐蚀性能与耐磨性能。改性复合材料广泛应用于航空航天轻量化构件、汽车" class="internal-link" data-aid="77">新能源汽车配件、船舶防腐涂层、精密密封器件等领域，有效解决传统单一材料性能单一、适配性不足的问题。

生物工程

功能化氧化石墨烯具备良好的生物相容性与可修饰性，可负载药物分子实现靶向缓释给药，适用于精准医疗领域。基于表面吸附与电学响应特性，石墨烯可制备生物传感器，快速检测核酸、蛋白等生物标志物。柔性石墨烯电极可适配人体体表监测，用于心电、脑电信号采集，规避传统金属电极的过敏风险，同时改性石墨烯薄膜可应用于水体净化、微生物截留等环保生物场景。

传感检测

石墨烯晶格电子态对表面分子吸附、应力形变、温度变化高度敏感，可构建多类型高精度传感器。气体传感器可实现低浓度有害气体、稀有气体的精准检测；柔性应力传感器可精准捕捉微小形变，用于人体运动监测、工业设备无损检测；光学传感器可依托宽光谱响应特性，实现微弱光信号的采集与识别，适配工业监测、环境安防、智能穿戴等场景。

现存瓶颈

量产失衡

当前石墨烯产业存在明显的品质与产能失衡问题。高质量单晶石墨烯薄膜制备设备门槛高、能耗高、产能有限，无法满足大规模工业应用；可量产的粉体石墨烯、低品质薄膜普遍存在层数不均、晶格缺陷多、批次一致性差等问题。大面积薄膜转移过程易产生褶皱、破损、杂质污染，良品率偏低，行业尚未形成统一的量产标准与质量管控体系，制约产业化标准化落地。

缺陷难控

工业化制备过程中，石墨烯易产生空位缺陷、拓扑缺陷、含氧残留基团等结构损伤，破坏全域离域π电子体系，直接衰减材料导电、导热、光学核心物性。现有后处理工艺仅能消除部分表面官能团，无法修复原子层级的晶格空位与拓扑缺陷，缺陷的定量、定向调控技术尚未成熟，难以满足高端量子器件、高精度微电子器件的制备要求。

集成困难

石墨烯与硅基半导体、金属、高分子等传统基体存在界面阻抗不匹配、结合力较弱、界面缺陷过多等问题，器件封装后易出现分层、信号损耗、性能衰减等问题。同时，石墨烯微纳加工、图形化蚀刻工艺尚未形成行业标准，与现有半导体量产产线兼容性较低，产线改造与工艺适配成本较高，限制了其在高端电子产业的规模化集成应用。

前沿研究

光场调控

依托飞秒激光周期性光场调控技术，可在零带隙单层石墨烯中人工诱导可控杂化能隙，实现金属态与半导体态的超快可逆切换。该调控方式无需破坏晶格结构，响应速度可达飞秒级别，为超高速光控电子器件、光计算芯片研发提供了全新技术路径，是低维光电器件领域的重点研究方向。

拓扑物性

多层菱方石墨烯、莫尔超晶格石墨烯可构建拓扑平带结构，可在非极低温、超强磁场条件下观测到量子反常霍尔效应，通过电场可原位调控拓扑态手性翻转，实现无耗散电子传输。该研究突破了传统量子器件的极端环境限制，为室温低功耗量子电路、拓扑电子器件的研发奠定了实验与理论基础。

界面吸附

区别于传统材料吸附理论，石墨烯本征纳米波纹可构建局域吸附势阱，突破低温吸附限制，实现常温常压下惰性气体的稳定吸附与分离。该原创性机制完善了低维材料界面作用理论，为稀有气体分离、固态气体存储、单分子多相催化等领域提供了全新研究思路。

手性改性

通过精准裁剪、卷曲工艺可将无手性的二维石墨烯晶格转化为三维手性石墨烯卷，赋予材料独特的自旋输运、圆偏振光学响应特性。该技术填补了二维碳材料手性调控的技术空白，推动了自旋电子学、手性光学传感、不对称催化等前沿领域的技术迭代。

发展趋势

产业细分

未来石墨烯产业将形成薄膜、粉体两大细分赛道，实现精准场景适配。大面积高品质石墨烯薄膜将聚焦柔性显示、高端微电子、精密光电器件领域，随着卷对卷连续制备工艺迭代，生产成本将逐步下行，消费电子领域渗透率持续提升；标准化石墨烯粉体将重点赋能新能源储能、工业防腐、复合材料改性、环保净化等传统产业升级，低端同质化产能将逐步出清，行业标准化体系持续完善。

学科融合

石墨烯研究将持续推动凝聚态物理、材料化学、微电子工程、生物工程、能源工程等多学科深度交叉融合。以石墨烯为核心的二维异质结材料体系，将衍生出新型光热催化、生物传感、量子信息器件等前沿研究方向，同时带动整个低维材料领域的系统化发展，构建完整的低维材料理论与应用体系。

技术突破

中长期技术研发将聚焦三大核心方向，分别是零缺陷大面积单晶石墨烯量产工艺、石墨烯带隙精准可控调制技术、二维材料与传统半导体产线兼容集成技术。随着核心技术突破，石墨烯基量子传感、高速光计算、长效储能器件等高端产品将逐步落地，推动多领域传统材料体系的技术革新。

理性应用

石墨烯属于功能改性材料，不具备全域替代传统工业材料的能力。在高温强氧化、超高载荷结构承载等场景，石墨烯应用存在固有局限性，无法替代高强度合金、特种陶瓷等传统材料。未来产业发展将摒弃全能化认知，坚持场景适配原则，依托二维材料独特物性开展功能复合与性能升级，实现材料价值的精准释放，规避行业盲目扩张与低端同质化竞争^{[1][2][3][4][5]}。
