光触媒除甲醛原理

概念释义

光触媒是国内对光催化材料的通俗称谓，本质为一类受光子激发后具备催化氧化能力的半导体材料。光触媒除甲醛原理，是将光催化基础理论应用于室内甲醛污染物降解形成的一套完整机理体系。催化反应发生于固体材料与空气接触的两相界面，并非在空气本体中发生。甲醛分子必须先扩散、吸附至光触媒涂层表面，才有机会参与氧化降解。这是区分光催化与气相氧化反应的关键。传统二氧化钛仅响应紫外波段光子，可见光改性材料虽拓展光谱响应区间，但通常伴随光生载流子复合率上升，存在效率与光谱响应的权衡关系，也是该技术在民用场景效果波动的底层原因。光催化体系不具备主动捕捉空气中远距离甲醛分子的能力，污染物传质过程会成为实际环境中的限速环节，这一点在诸多应用讨论中常被忽略。

反应机理

能带跃迁

半导体晶体存在价带、导带以及二者之间的禁带。当入射光子能量大于禁带宽度，价带电子吸收光子能量跃迁至导带，形成光生电子；价带位置同步留下带正电荷的光生空穴，二者合称光生载流子。

光生载流子存在两种演化路径：其一为体相或表面复合，能量以热能形式散失，无法参与污染物降解；其二是迁移至材料表面，参与界面氧化还原反应。材料改性的核心目标之一，就是抑制电子与空穴的无效复合，提升载流子利用率。

活性物种

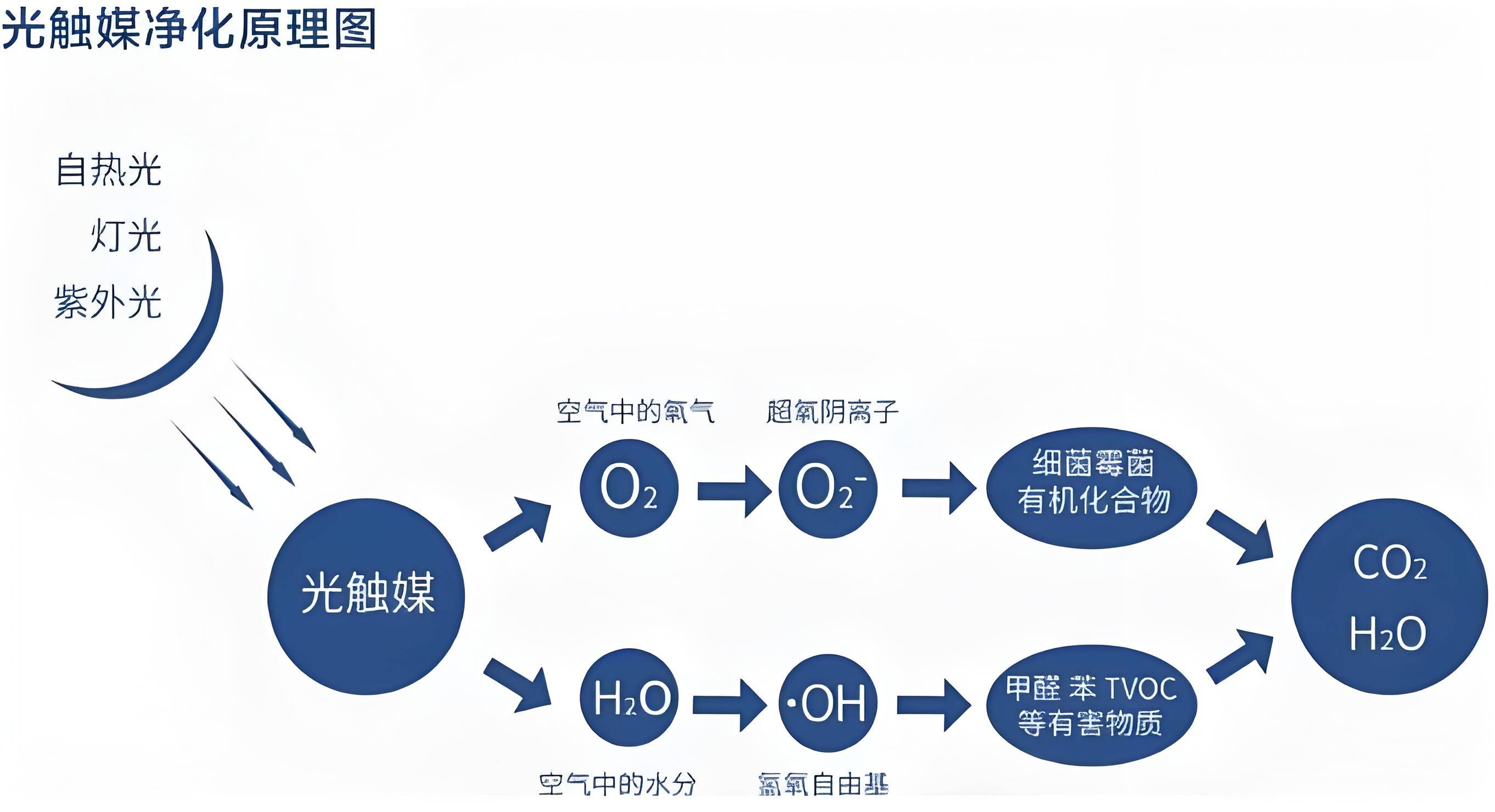

迁移至材料表面的光生空穴氧化吸附态水分子，生成羟基自由基。导带的光生电子与空气中的氧气分子结合，生成超氧阴离子自由基。两类自由基属于非选择性强氧化活性物种，能够破坏多数挥发性有机物的共价键。

体系中，氧气是电子捕获剂，起到消耗多余电子、降低载流子复合概率的作用。若环境缺氧，活性自由基生成量会显著下降，降解反应受到明显抑制。环境湿度也存在适宜区间，湿度过低缺少生成羟基自由基的水源，湿度过高则水分子会抢占材料表面吸附位点，阻碍甲醛吸附。

矿化路径

甲醛分子通过物理吸附固定在光触媒界面，活性自由基进攻甲醛分子碳氢键，打断有机分子骨架。甲醛首先被氧化为中间产物甲酸，甲酸继续接受氧化，碳氢键完全断裂，最终完成矿化，生成二氧化碳与水。

整个降解路径不存在持久性有机副产物。该反应的限速步骤通常并非化学键断裂，而是甲醛分子向催化界面的扩散吸附过程，在低空气流速的室内环境下尤为突出。

材料特性

催化守恒

光触媒作为催化剂，在甲醛矿化全过程不参与化学计量反应，本身不会被消耗。理论上，只要催化活性位点不被遮蔽、材料本体不发生粉化脱落，在满足光照、氧气、湿度条件时，催化活性可以长期维持。

该守恒仅为化学层面的理论属性。实际场景中，灰尘、油脂、气溶胶会覆盖涂层表面活性位点，造成催化位点遮蔽，属于物理失活，并非材料本身发生化学反应而损耗。

光谱约束

锐钛矿型二氧化钛禁带宽度约 3.2eV，仅能吸收波长小于 387nm 的紫外光。普通室内自然光中紫外光子占比极低，因此纯二氧化钛涂层在室内弱光照环境反应速率偏低。

离子掺杂、异质结构建等改性手段，可缩小材料禁带宽度，实现可见光响应。但改性引入的晶格缺陷，同时会成为光生载流子复合中心，造成量子产率下降。光谱响应范围拓宽，往往伴随催化本征效率下降，二者存在制衡关系。

界面控制

甲醛降解属于典型多相界面反应，反应速率受界面传质过程控制。催化涂层的有效比表面积、空气对流速度、甲醛分子浓度，都会改变整体降解速率。

即使材料粉体在实验室测试拥有优异性能，若成膜工艺不佳，涂层致密化、活性粉体被成膜剂包裹，大量催化位点被封闭，实际涂层将失去降解能力。粉体材料性能与成型涂层性能不能直接等同。

应用边界

适用场景

适合处理已经挥发进入空气、能够接触催化涂层的低浓度甲醛，多用于板材外表面、墙面、吊顶等平整基材表面的涂层施工。在具备稳定光照、适度空气流动的空间，可对持续缓慢释放的气态甲醛进行持续性矿化处理。

工程层面，光触媒一般作为综合治理方案的组成部分，常配合源头减量、机械通风等手段协同管控室内污染，不单独作为高浓度甲醛场景的单一治理方案。

固有局限

光触媒涂层无法渗透固态板材内部，不能分解板材树脂中尚未释放的结合态甲醛，仅能作用于已经逸散至气相、抵达涂层表面的甲醛分子。当板材甲醛释放通量高于界面降解速率时，室内气相甲醛浓度依旧无法达标。

涂层磨损、基材起皮、积灰覆盖、长期无光照，都会造成催化功能衰减。低温环境下，甲醛吸附与传质速率下降，整体降解效率同步降低。

认知辨析

光触媒不存在瞬间净化的效果，矿化反应需要时间持续进行。市场部分宣传声称无光条件下高效分解甲醛，违背半导体光催化基本原理。

吸附类材料依靠多孔结构捕获甲醛，存在吸附饱和与二次释放风险；光触媒依靠界面氧化实现污染物矿化，但受工况约束明显。两种技术路线不存在绝对优劣，适用场景不同，不可简单对比判定。各类治理技术的取舍，应当结合污染源类型、空间光照条件、污染浓度综合判断。

研究进展

材料改性

现阶段学术研究重点围绕半导体材料改性展开，主要方向包含金属离子掺杂、非金属掺杂、半导体异质结构建、贵金属表面助催化负载。改性目标集中于三点：拓宽光谱响应区间、抑制光生载流子复合、提升粉体在分散体系中的稳定性。

异质结材料是近年研究热点，通过两种半导体材料复合，利用能带偏移实现电子与空穴空间分离，有效降低复合概率，在提升可见光催化效率方面具备潜力，但材料制备成本、涂层稳定性仍是落地难点。

体系优化

除粉体材料本身，学界同步关注光催化涂层配方体系优化。研究方向包含载体复合、分散助剂筛选、成膜体系调控。将光催化粉体与多孔载体复合，利用多孔材料的吸附富集作用，在催化界面局部提升甲醛浓度，缓解室内低浓度下传质限制，是兼顾性能与实用性的思路。

配方优化需要平衡成膜性与催化活性。成膜助剂用量过高会包裹催化颗粒，遮蔽活性位点；助剂不足则涂层附着力差，易脱落失效，配方设计需要权衡。

评价体系

实验室性能评估普遍采用密闭光催化反应舱，严格控制光源强度、温湿度、氧气含量、甲醛初始浓度，量化降解动力学参数、矿化率。实验室受控环境获取的数据，不能直接平移至民用室内场景。

真实室内环境光源动态变化、粉尘持续沉积、基材种类复杂，诸多变量会持续削弱降解效果。当前行业缺少统一的民用工况长效测试标准，实验室指标与实际应用效果之间存在评估鸿沟。

学术评述

光触媒降解甲醛，是依托半导体光催化效应实现有机污染物矿化的技术路径，其理论机制经过大量基础实验验证，科学性成立，但技术落地存在不可逾越的工况边界。行业讨论常陷入两极误区：一是无限放大催化持续作用特性，忽视传质、光照、界面遮蔽等现实约束；二是否定技术价值，以实验室理想条件无法复刻为由全盘否定应用潜力。

从环境催化角度看，光触媒更适合作为长效辅助净化手段，而非甲醛污染源根除方案。对该原理的理解，应当区分化学机理层面的可行性与工程应用层面的效能限制。技术效果并非只由材料本身决定，而是材料配方、成膜工艺、空间环境、污染源释放特性共同构成的系统结果。合理定位该技术，有助于室内空气污染治理方案的科学选型^[1][2]。

参考文献

[1] 藤岛昭。光催化：原理与应用 [M]. 化学工业出版社.

[2] 刘守新，刘鸿。光催化及光电催化基础与应用 [M]. 化学工业出版社.

[3] 中国环境科学学会室内环境与健康分会。室内挥发性有机物污染控制技术综述 [J]. 环境工程学报.

[4] 李灿。光催化与光电催化前沿 [J]. 中国科学：化学.
